概 述
FY型耐腐蝕泵立式液下泵是一種單級單吸長軸式液下離心泵，其標記、額定性能點和法蘭連接尺寸等，。適用于輸送不含固體顆粒、磨料的腐蝕行介質。
泵的輸送溫度一般為0～105℃。溫度在20～10℃、105～180℃時可采用保溫夾套及冷卻夾套，采用低溫或高溫耐磨導軸承，此類情況用戶應說明。
如輸送介質有少量固體顆�；螂s質可選用本公司的TCN 型懸臂式液下泵 |
|
|
|
泵的工作壓力按1.6MPa設計。
泵的性能范圍：流量為1.6-2600㎡/h、揚程為5-132m。
根據所輸送介質的不同，F(xiàn)Y型力式液下泵接觸液體部分的材質可選用鑄鐵（用符號H表示）、鑄鐵、１Cr18Ni9Ti(用符號B表示)、1Cr18Ni12Mo2Ti(可用符號M 表示)、304、304L、316、316L、904、lewmet合金、20號合金等材料制造。
型號意義說明舉例
B-切割葉輪直徑的順序，以A、B、C表示
50-基本轉速下、葉輪未切割是的額定揚程（M）
M-材質代號：H為鑄鐵、B為不銹鋼
M為鉬二鈦其他材質請注明詳細代號
FY-系列代號
100-吸入口直徑 |

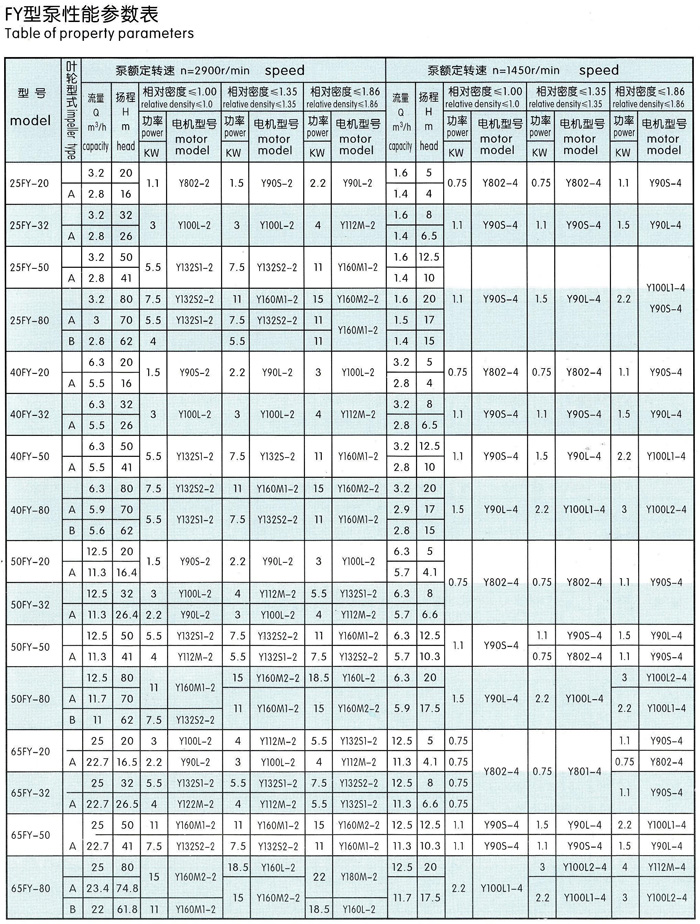

| 主要性能參數表（可按客戶要求生產) → 詳細參數見后頁 |
 |
|
